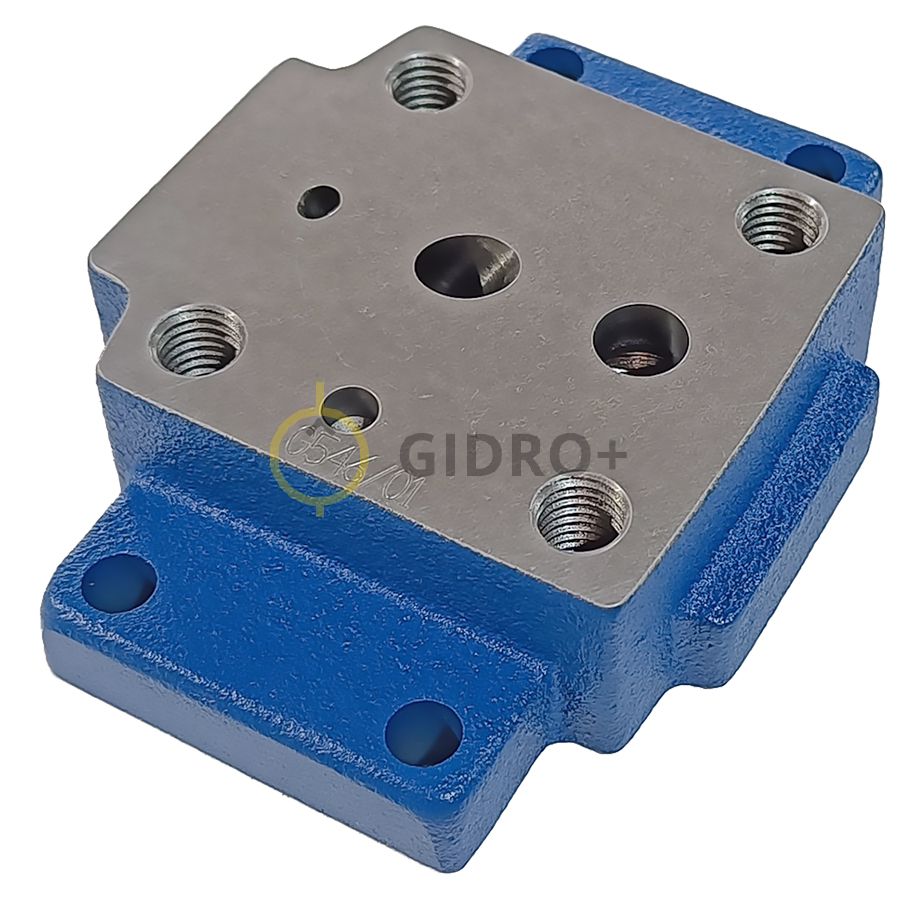

G546/01 – плита под клапан DB/DBW10, G1/2 BSP
4 964 шт.
Характеристики:
| Вес | 1,5 кг |
|---|---|
| Габариты | 95 × 124 × 30 мм |
| Исполнение | |
| Материал корпуса | |
| Присоединение | |
| Присоединение, управления | |
| Типоразмер | |
| Макс. Давление, Бар |
Сопутствующие товары
| Фото | Код товара | Название | Цена за 1 шт | Кол-во, шт | |
 |
DBW10B2-5X/315CG24Z5L | DBW10B2-5X/315CG24Z5L – клапан давления с разгрузкой, 24V DC, НО | 13 900 шт. | ||
 |
DBW10B2-5X/315CW220RZ5L | DBW10B2-5X/315CW220RZ5L – клапан давления с разгрузкой, 220V RAC, НО | 13 900 шт. |
Подробное описание
G546/01 – плита под клапан DB/DBW10, G1/2 BSP, ДУ10.
G546/01 – плита под клапан DB/DBW10, G1/2 BSP, ДУ10, 350 бар. Монтажная плита предназначена для установки предохранительных клапанов типоразмера Ду10 (например, DB10 или DBW10). Выполнена из высокопрочного чугуна, имеет выходные каналы с резьбой G1/2″ BSP, направленные вниз.
В портах присоединение к линиям P,T = BSP G1/2″.
Присоединение к пилотной линии X=BSP 1/4″.
Плита имеет монтажные отверстия для жесткого крепления к крышке бака.
Совместимость:
- Подходит для установки предохранительных клапанов любых производителей;
- Совместимость с отечественными клапанами серии МКПВ;
- Соответствует международному стандарту ISO 6264.

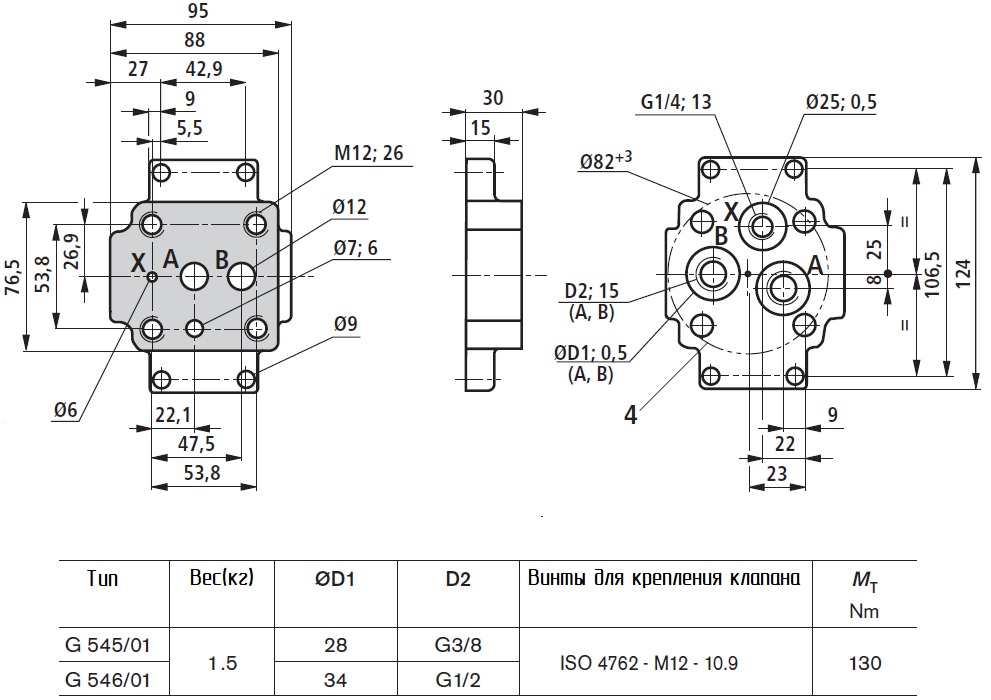

Габаритные размеры:
