Гидрораспределители
Гидрораспределители для гидросистем, промышленного назначения и для мобильной спец техники.
Гидрораспределители подразделяются по типу управления: на прямого и непрямого действия; по исполнению запорно-регулирующего элемента: на золотниковые и седельные
Гидрораспределитель (гидравлический распределитель) это основной элемент гидравлической системы, который управляет движением гидроприводов. Насос направляет гидравлическую жидкость, масло в основную магистраль, а гидораспределитель берет на себя, распределение жидкости по разным приводам и гидравлическим магистралям. С помощью него привода начинают свое движение.
Основное применение гидрораспределитель, нашел в управлении для гидростанций и мобильных системах.
Есть основные три типа гидравлических распределителей: золотникового типа, клапанного(седельного) типа, поворотные краны.

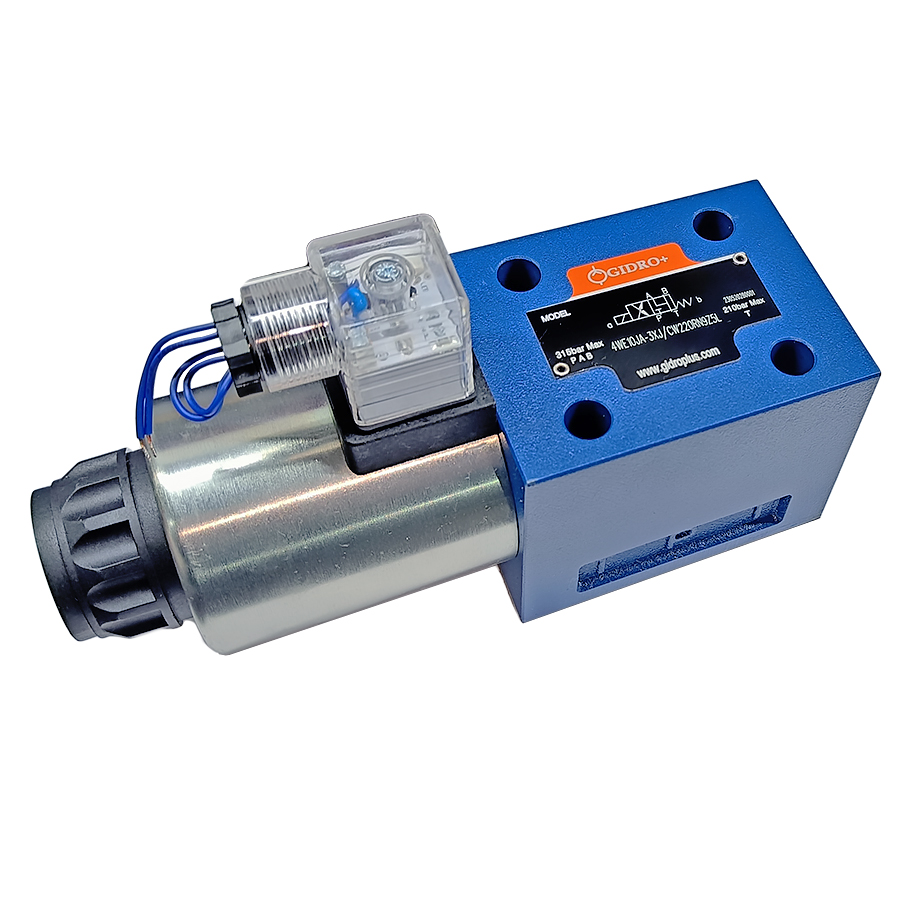

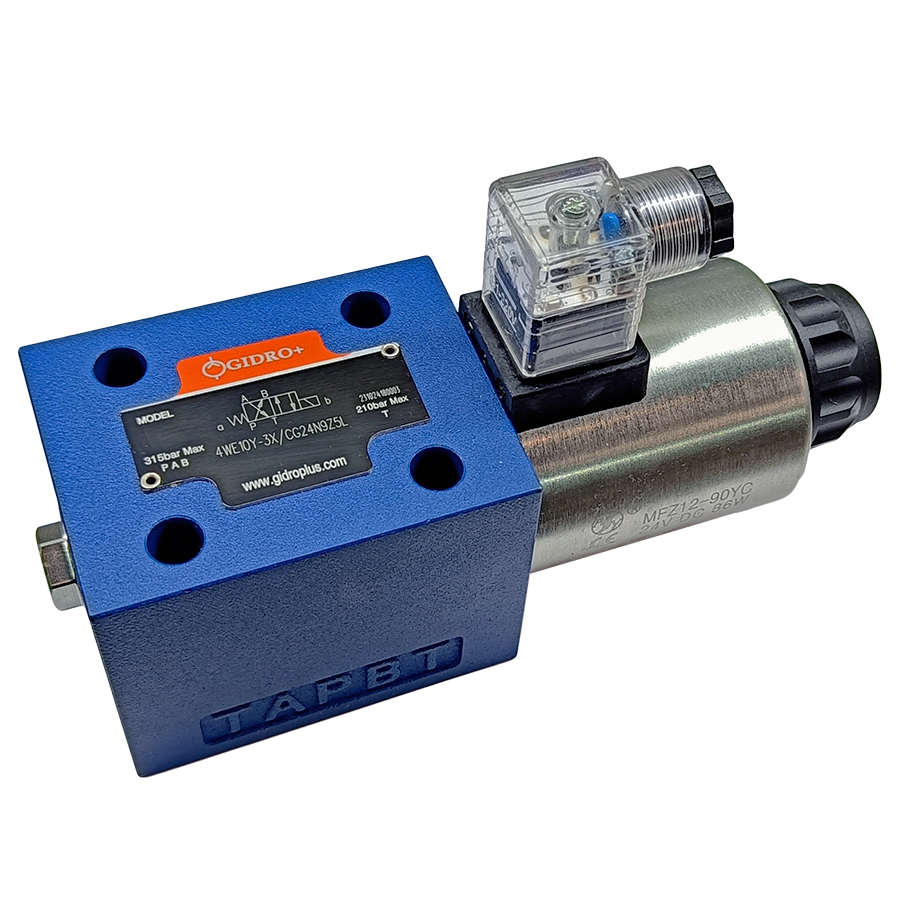

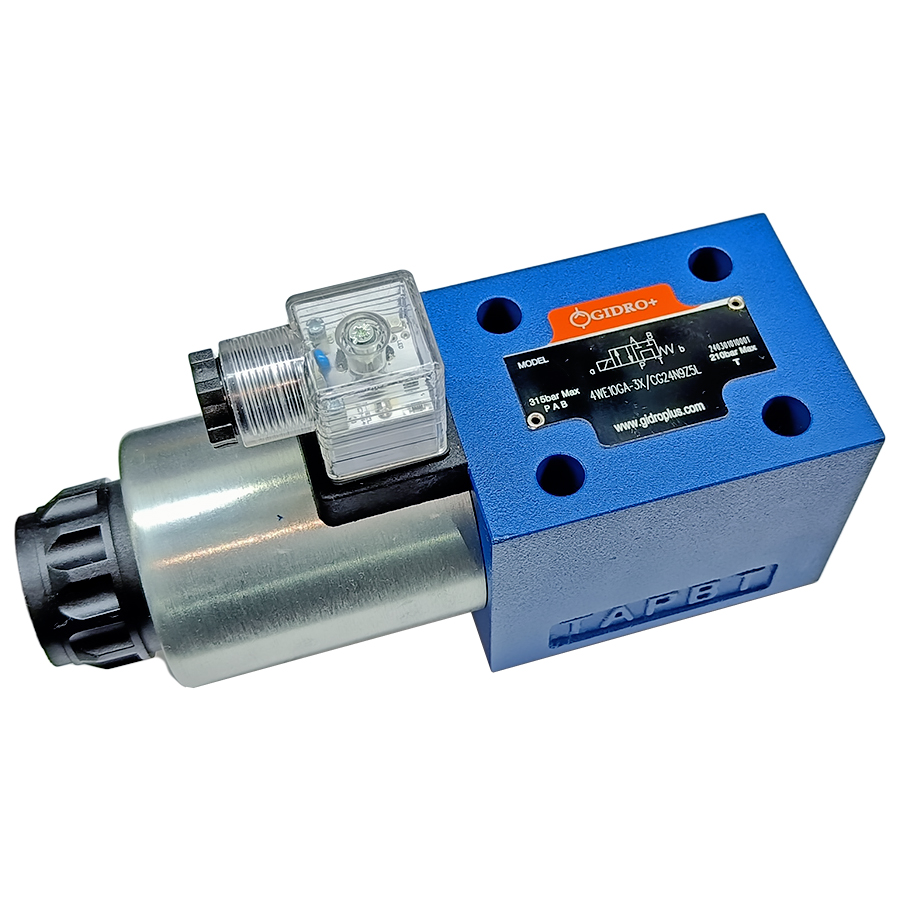

Гидрораспределители золотникового типа, они могут применяются при высоком давлении (до 32 МПа) и достаточно больших расходах, чем седельные распределители:
— это самые распространенные гидроаппараты, благодаря своим преимуществам:
- низкая стоимость (из-за простой конструкции и массового выпуска), но это не всегда так;
- доступность (в наше время появилось уже много производителей, которые готовы их предложить в разном ценовом порядке);
- небольшое усилие переключения, есть возможность использовать пилотное управление;
- хорошая компенсация давления;
- высокая переключаемая мощность;
- высокий КПД;
- доступность всех возможных вариантов управления.
Крановые распределители в гидроприводе нашли самое широкое применение:
- Конструктив, запорного элемента этого клапана, выполнен в виде цилиндрической, конической, шаровой пробки или в виде плоского поворотного крана.
- Крановые распределители имеют небольшую пропускную способность, (до 8-10 л/мин), поэтому они имеют применение в основном для подъемно грузовых систем или осуществляют управляющую роль через подачу гидравлического сигнала на распределитель основного потока (золотниковый или клапанный).
Клапанные распределители:
Клапанный гидрораспределитель — гидравлический распределитель, в котором направление потоков жидкости осуществляется за счёт открытия и закрытия клапанов (клапанной системы распределения).
- главным недостатком наиболее распространённых золотниковых распределителей являются утечки, которые не позволяют удерживать гидродвигатель под нагрузкой в неподвижном состоянии;
- а также невозможность работы при высоких давлениях (свыше 32 МПа);
В этих случаях для позиционного переключения предпочтительны клапанные распределители, имеющие увеличенные по сравнению с золотниками размеры и массу, но позволяющие герметически перекрывать гидролинии.
Клапанные распределители применяются, в основном, в гидросистемах, в которых необходимо обеспечить хорошую герметичность. Для этого запорный элемент распределителя выполняют, как правило, в виде конического или шарового клапана.
В гидрораспределителе типа «сопло-заслонка» используется принцип построения гидравлических делителей давления.
Преимущества и недостатки, клапанных — седельных гидрораспределителей:
Клапанные гидрораспределители в сравнении с золотниковыми, имеют возможность работать при больших давлениях в системе. Например у золотниковых распределителей максимально рабочее давление ограничено 32 — 35 МПа, то у гидрораспределителей седельного(клапанного) типа, давление может достигать у определенных исполнений в 80 МПа и это не является пределом.
Но, есть недостаток, следующего типа, клапанные распределители, при расходах, как у золотникового типа, становятся более громоздки и значительно больше по массе, чем золотниковые.
А так же седельные клапаны-распределители, обладают резкой посадкой на седло, и это свойство может приводить к возникновению гидроударов. В результате этого, клапанные распределители не целесообразно использовать в гидросистемах, где привода двигают большие массы, и имеют большую инерцию при остановке движущейся массы.
