Гидрораспределители с электромагнитным управлением - CETOP

Гидрораспределители с электромагнитным управлением — CETOP.

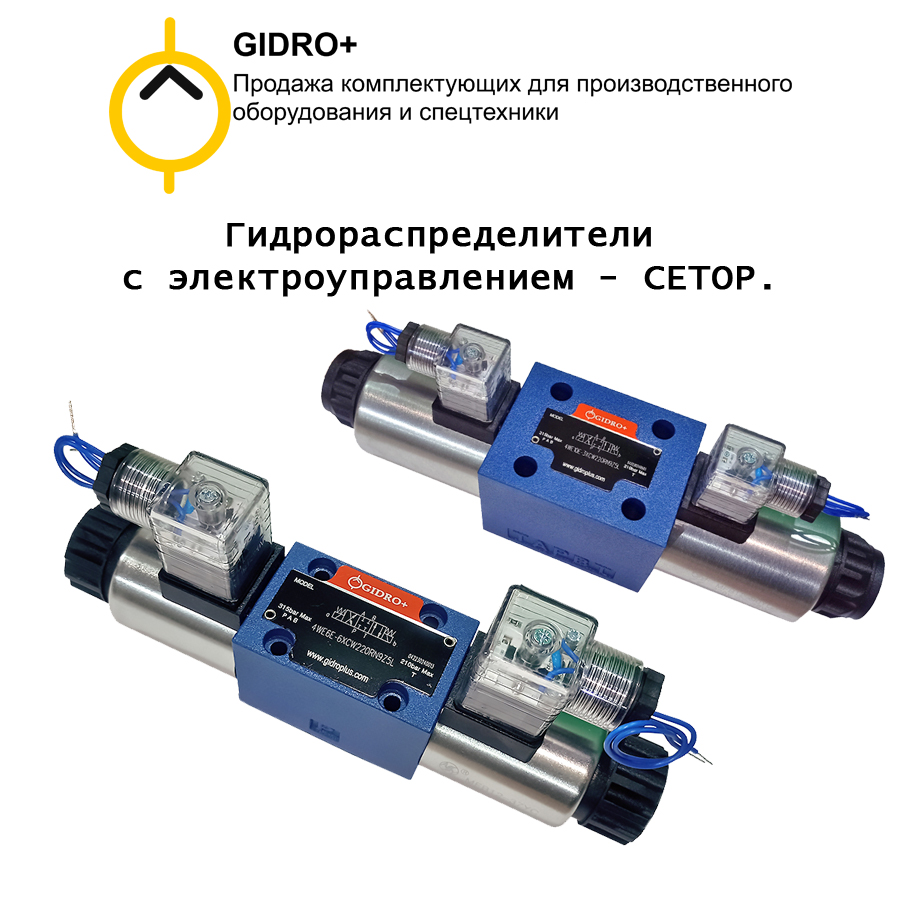

Гидрораспределители с электромагнитным управлением CETOP — это направляющая гидроаппаратура, в которой золотник переключается электромагнитами (соленоидами). Монтажная поверхность выполнена по стандарту CETOP (ISO 4401): типоразмеры CETOP 3 (ДУ06) и CETOP 5 (ДУ10). Это обеспечивает взаимозаменяемость с распределителями Bosch Rexroth серий 4WE6 и 4WE10 и аппаратурой других производителей того же стандарта.

Типоразмеры CETOP 3 и CETOP 5

Типоразмер задаёт проходное сечение и монтажную схему: CETOP 3 (ДУ06, проходное сечение 6 мм) — аналог 4WE6; CETOP 5 (ДУ10, 10 мм) — аналог 4WE10. Номинальные расход и давление зависят от конкретного исполнения. Замена подбирается по типоразмеру CETOP, схеме золотника, давлению, расходу и напряжению катушки — аналог полностью взаимозаменяем с оригиналом.

Схемы золотника и питание катушки

• схемы золотника по положению в нейтрали: D, E, J, H, G, Y и их варианты (EA, EB, GA, HA);
• катушки постоянного тока 24 VDC и переменного 220 VAC;
• пружинный возврат в нейтраль или фиксация положения, ручной дублёр переключения.

Преимущества

• точное и быстрое переключение потока рабочей жидкости;
• стандартизованный монтаж CETOP — замена без переделки гидроблока;
• широкий выбор схем золотника и напряжений катушки под задачу;
• ремонтопригодность и доступность запасных катушек.

Подбор и аналоги по артикулу

Пришлите артикул — подберём взаимозаменяемый распределитель из наличия. Готовая таблица соответствий: аналоги Bosch Rexroth 4WE6 и 4WE10; по остальным брендам — подбор аналогов импортной гидравлики по артикулу. Электромагнитные распределители CETOP входят в состав гидростанций под техническое задание и насос-моторных групп нашей сборки.

См. также: модульная аппаратура CETOP 03.

Техническая консультация: +7 (831) 414-08-14 или info@gidroplus.com.
