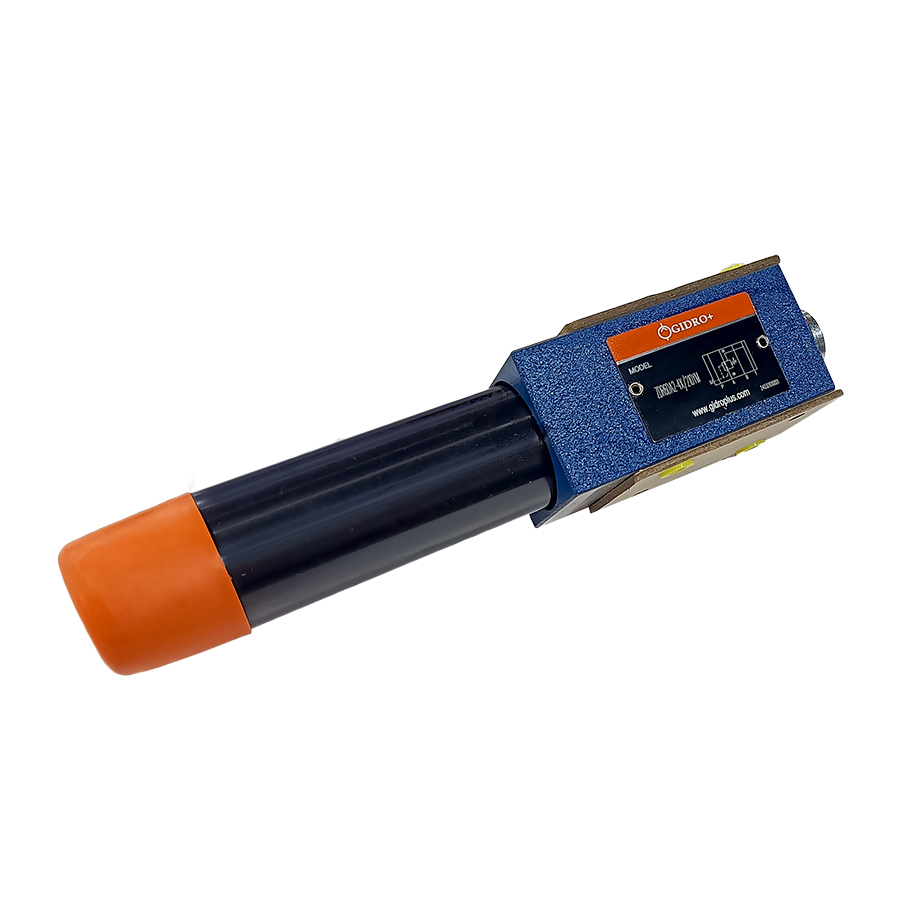

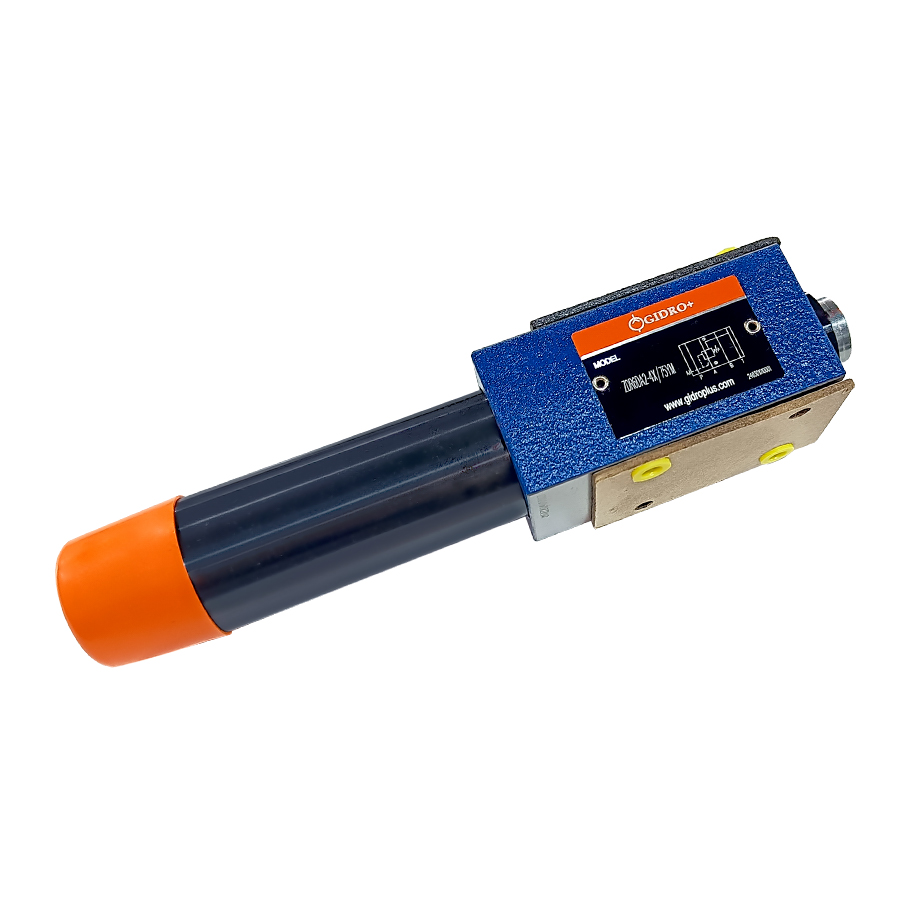

ZDR6D – модульный редукционный клапан, CETOP03
ZDR6D – модульный редукционный клапан, CETOP03.
ZDR6D – модульный редукционный клапан, CETOP03 – соответствующий стандарту (NG6 ISO4401), служит для уменьшения давления в гидравлической системе после самого клапана.
Обычно этот клапан оснащён регулировочным винтом с шестигранной головкой и стопорной гайкой, а также имеет ограничение максимального хода регулирования.
Клапаны серии ZDR6D поставляются в индивидуальной упаковке, что обеспечивает их сохранность и готовность к установке.
Основные характеристики:
- Конструкция: трёхлинейный редукционный клапан прямого действия с хорошей регулировочной чувствительностью и незначительным внутренним дренажем в канал Т.
- Монтажная поверхность: соответствует стандарту CETOP 3 (NG6 ISO4401).
- Расход: до 50 литров в минуту.
- Максимальное рабочее давление: до 315 бар.
- Давление редуцирования: от 3 до 210 бар (возможны варианты до 25 бар, до 75 бар, до 150 бар, до 210 бар).
- Температура эксплуатации: от -30 до +80°C.
- Материал уплотнений: NBR (стандарт), также доступны FKM.
Конструктивные особенности:
- Тип клапана: трёхлинейный редукционный клапан прямого действия с хорошей регулировочной чувствительностью и незначительным внутренним дренажем в канал Т.
- Варианты редуцирования: в канале Р, А или В (на выбор).
- Порт для манометра: в корпусе клапана имеется порт с резьбой G1/4” (закрыт резьбовой заглушкой), куда можно подключить манометр для контроля давления после редуцирования.
- Принцип действия: прямого действия (стандарт).
- Регулировочный винт: может быть с рукояткой, винтом под защитной крышкой, рукояткой с замком или рукояткой с шкалой.
- Внутренний дренаж: с возможностью обратного клапана или без него.

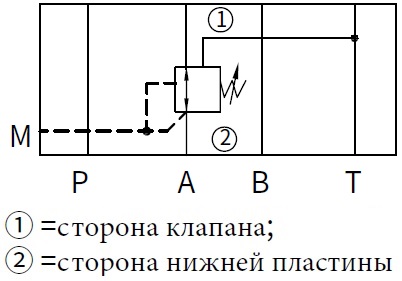

Гидравлические схемы:
Преимущества:
Высокая точность регулировки: Клапан гарантирует точное поддержание требуемого давления в гидравлической системе, что важно для её стабильной работы.
Широкий диапазон регулирования: Возможность настройки давления от 3 до 210 бар позволяет использовать клапан в различных гидравлических системах.
Минимальный внутренний дренаж: Это помогает снизить потери рабочей жидкости и повысить эффективность системы.
Простая конструкция: Прямое действие и возможность выбора между различными вариантами регулировочных винтов делают клапан удобным в эксплуатации и обслуживании.
Универсальность установки: Соответствие стандарту CETOP 3 (NG6 ISO4401) позволяет легко интегрировать клапан в различные гидравлические системы.
Применение:
Редукционный клапан ZDR6D широко используется в гидравлических системах различных промышленных машин и оборудования. Он подходит для мобильной техники, сельскохозяйственных машин, станков и других систем, требующих точного регулирования давления. Благодаря своей конструкции и характеристикам, клапан эффективен в условиях, где необходимо поддерживать стабильное давление при различных нагрузках и температурах.
Заключение:
Редукционный клапан ZDR6D, соответствующий стандарту CETOP 3, является надежным и эффективным решением для поддержания давления в гидравлических системах. Его преимущества, такие как высокая регулировочная чувствительность, широкий диапазон регулирования и универсальность монтажа, делают его незаменимым компонентом в различных промышленных приложениях. Выбирая клапан ZDR6D, пользователи получают инструмент, обеспечивающий стабильную и надежную работу оборудования даже в самых требовательных условиях эксплуатации.
Готовы вам предложить:
Компания ООО “Гидро Плюс” предлагает эти клапаны для решения различных технических задач, а также для замены неисправных устройств. Специалисты компании готовы подобрать взаимозаменяемые аналоги по артикулам заказчика, опираясь на большой опыт работы с такими гидроклапанами.
Для заказа устройства можно отправить запрос на электронную почту info@gidroplus.com или связаться по телефону +7 (831) 414-08-14 для получения консультации и информации о наличии на складе.
