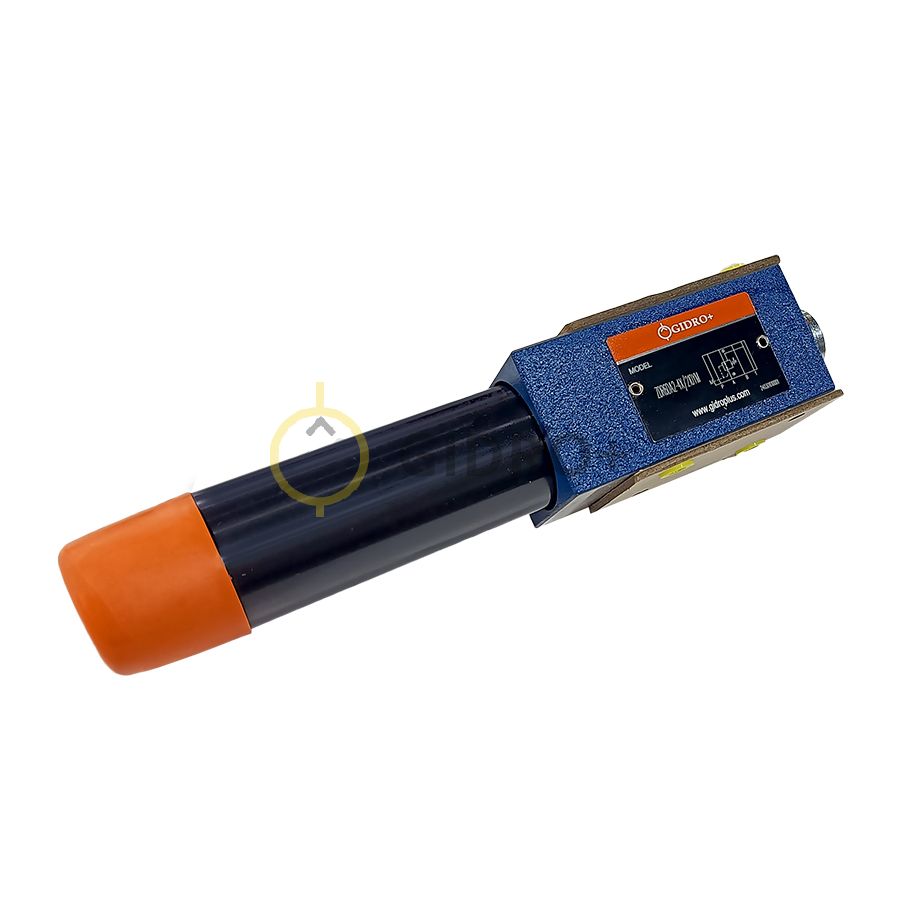

ZDR6DA2-4X/210YM — редукционный клапан, CETOP 3

Подробное описание

ZDR6DA2-4X/210YM — редукционный клапан, CETOP 3, линия A.

ZDR6DA2-4X/210YM — редукционный клапан, CETOP 3, линия A, регулировка до 210 бар, Pмакс до 315 бар, до 50 л/мин — представляет собой аппарат, предназначенный для снижения давления в системе в гидравлическом контуре после клапана. Он имеет монтажную поверхность, соответствующую стандарту CETOP 3 (NG6 ISO4401).

Клапан поставляется в исполнении с регулировочным винтом с шестигранной головкой и стопорной гайкой, а также с ограничением максимального хода регулирования.

Клапаны серии ZDR6D, поставляются в индивидуальной упаковке, что обеспечивает сохранность и готовность к установке.

Особенности конструкции и монтажа:

• Монтаж: Клапан соответствует стандартам DIN 24340 форма А, ISO 4401 и CETOP-RP 121 H(CETOP 3), что обеспечивает универсальность в установке.
• Регулирование давления: Возможность понижения давления в канале A.
• Диапазон настройки давления: 210 бар, тонкая настройка даёт возможность корректировать систему в соответствии с разными требованиями.
• Элементы настройки: винт под шестигранник с защитным колпачком, что обеспечивает защиту от постороннего вмешательства в настройку системы.

Преимущества:

1. Универсальность монтажа: Соответствие международным стандартам позволяет использовать клапан в различных гидравлических системах.
2. Точность настройки: Настройка давления с помощью клапана гарантирует, корректность работы системы.
3. Надежность и защита: Крышка регулятора давления защищает от несанкционированных изменений настроек, что повышает надежность работы системы.

Эти особенности, настройка и преимущества делают клапан ZDR6DA2-4X/210YM отличным выбором для различных гидравлических систем, обеспечивая их эффективность и надежность.

Схема клапана:

Габаритные и монтажные размеры:
