EA-06-21-38-01-1-4-H – плита CETOP 3, 1 место, 100-350 бар, A-B=G3/8″, P-T=G1/2″
12 848 шт.
Характеристики:
| Вес | 1 кг |
|---|---|
| Габариты | 120 × 122 × 70 мм |
| Макс. Давление, Бар | |
| Присоединение | |
| Макс. расход, л/мин | |
| Диапазон настройки, бар | |
| Исполнение | |
| Типоразмер | |
| Количество мест | |
| Материал корпуса |
Сопутствующие товары
| Фото | Код товара | Название | Цена за 1 шт | Кол-во, шт | |
 |
Z2S6-1-40 | Z2S6-1-40 – модульный гидрозамок, линии A-B, ДУ6(CETOP03) | 4 034 шт. | ||
 |
Z2FS6-30 | Z2FS6-30 – дроссель с обратным клапаном двусторонний ДУ6, CETOP03 | 3 835 шт. | ||
 |
4WE6H-6XCG24N9Z5L | 4WE6H-6XCG24N9Z5L – гидрораспределитель модульный, ДУ6, CETOP03, 24v DC | 6 186 шт. | ||
 |
ZDB6VP2-40-315 | ZDB6VP2-40-315 – предохранительный клапан давления ДУ6, CETOP03 | 5 706 шт. |
Подробное описание
EA-06-21-38-01-1-4-H- плита CETOP 3, 1 место, предохранительный клапан 100-350 бар, A-B=G3/8″, P-T=G1/2″.

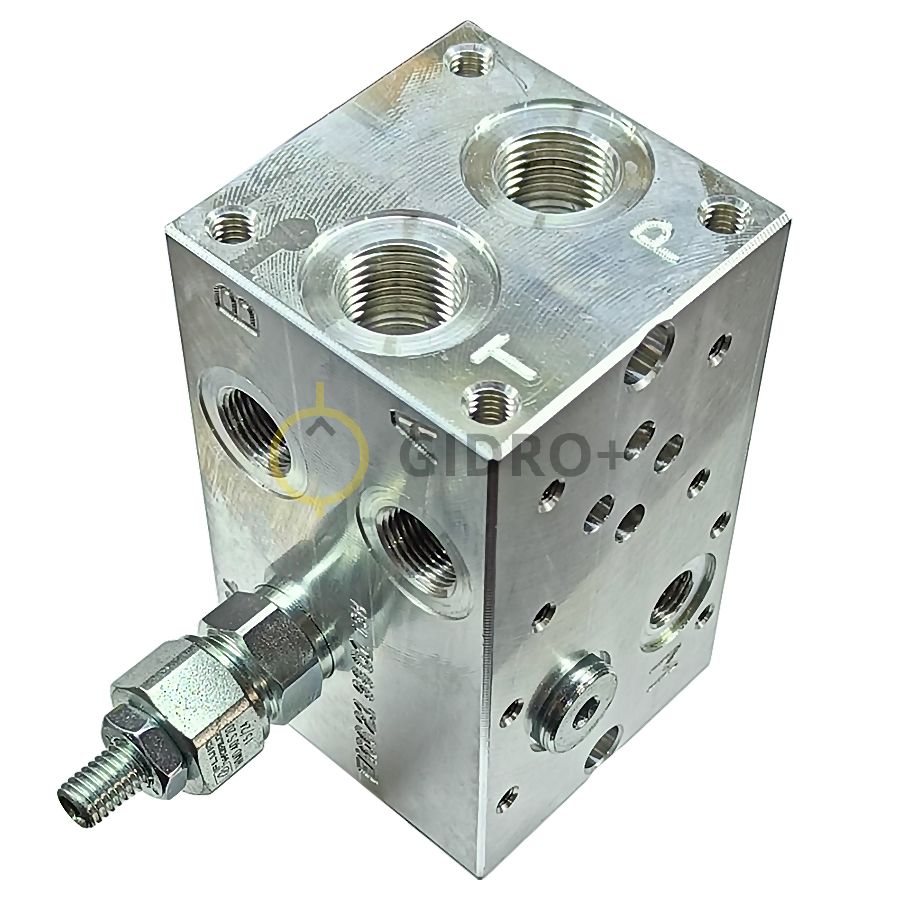

EA-06-21-38-01-1-4-H – плита CETOP 3, 1 место, предохранительный клапан 100-350 бар, A-B=G3/8″, P-T=G1/2″, алюминий. Плита представляет из себя проходной коллектор, для присоединения к нему РВД и модульной установки на плиту управляющей аппаратуры, стандарт CETOP03, под одно место.
Корпус моноблочной плиты с параллельной схемой, изготовлен из алюминия.
В портах присоединение к линиям A,B = BSP G3/8″.
Присоединение к линиям P,T = BSP G1/2″.
Блок имеет монтажные отверстия для жесткого крепления к крышке бака, а также имеет резьбовые отверстия для модульной надстройки управляющей аппаратуры CETOP03.

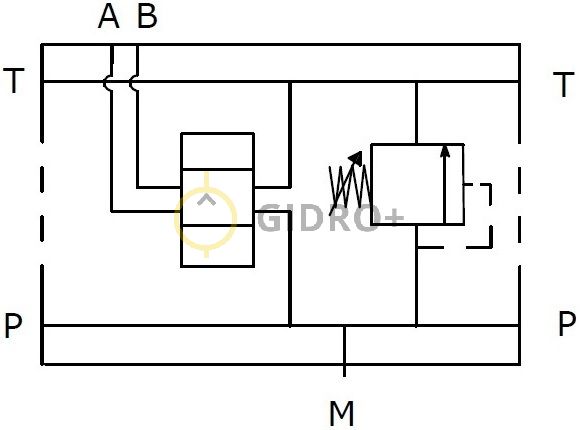

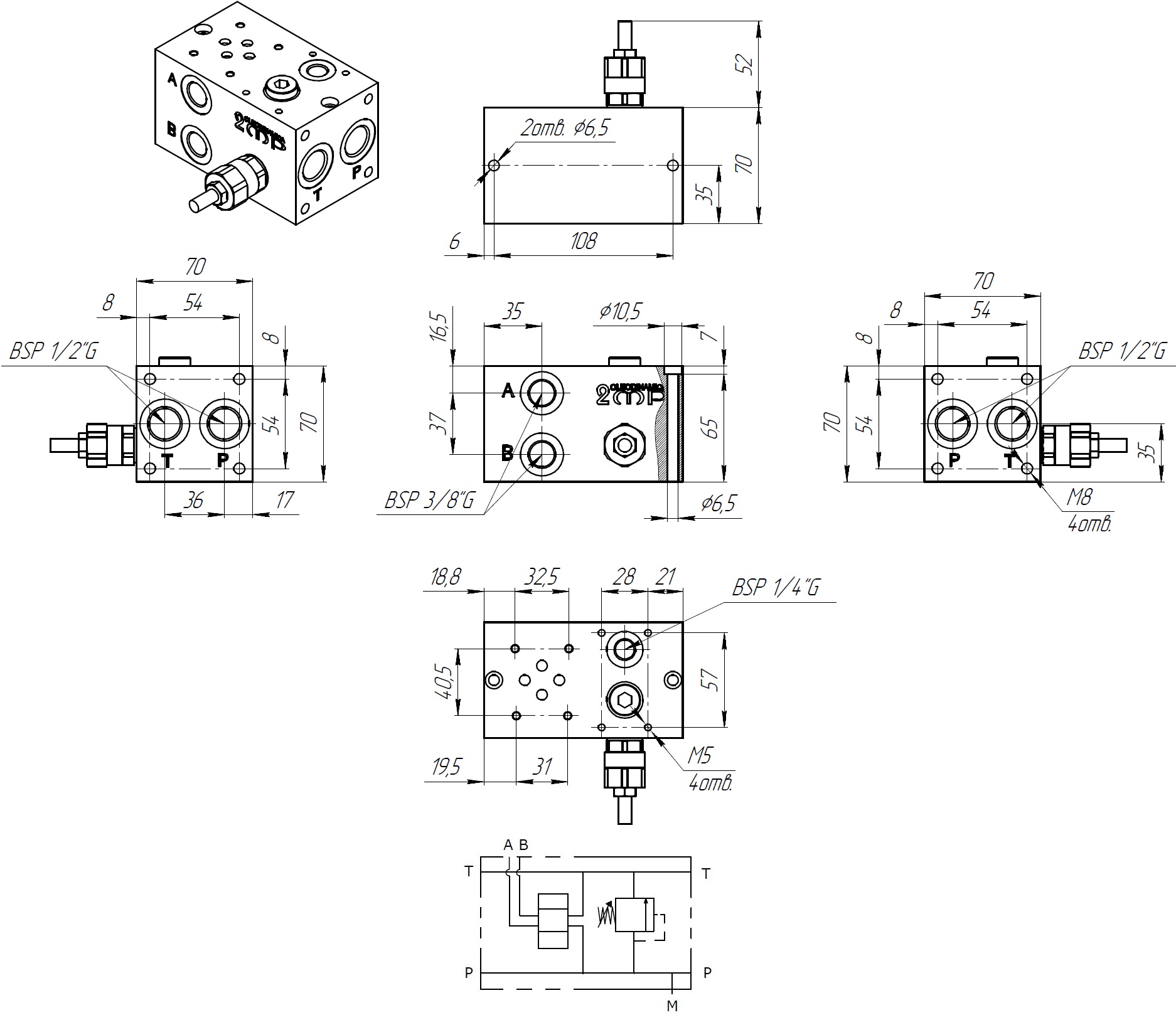

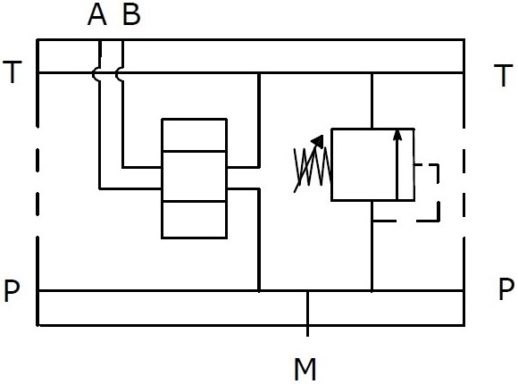

Габаритные размеры и схема:
