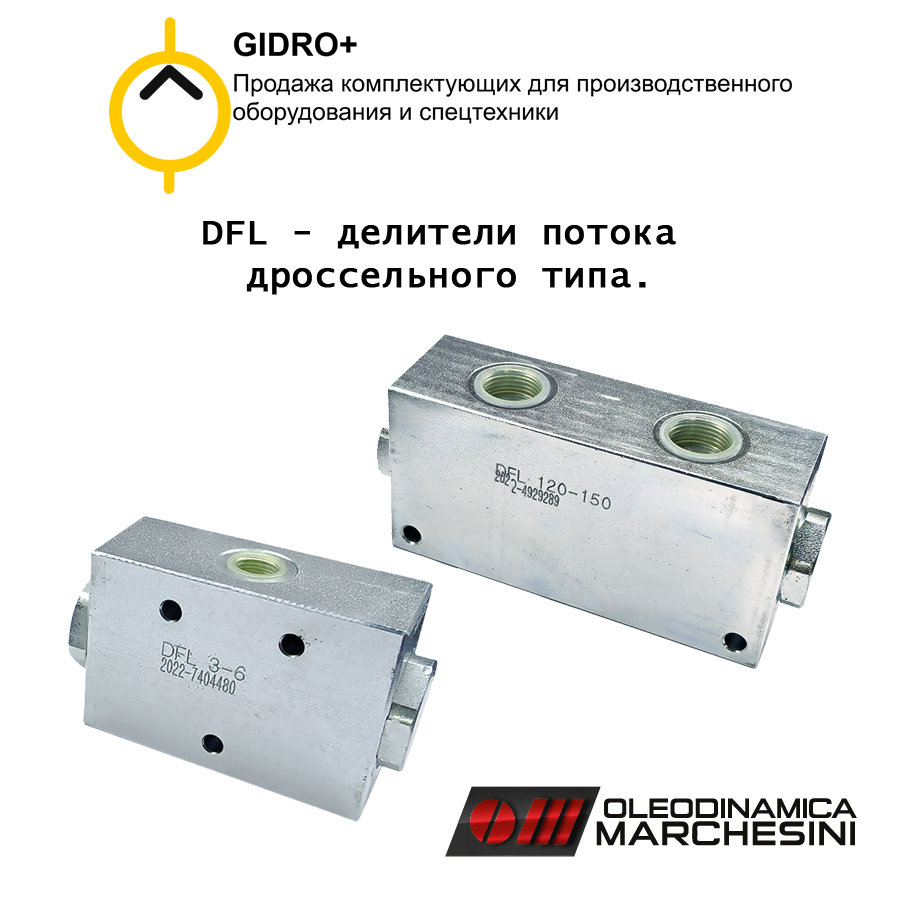

DFL - делители потока дроссельного типа
DFL – делители потока дроссельного типа.
DFL – делители потока дроссельного типа, представляют собой двух-линейные клапаны из стали, предназначенные для равномерного распределения потока рабочей жидкости в гидравлических системах. Основное назначение данных устройств — обеспечение синхронного движения двух исполнительных механизмов, питающихся от общего источника.
Принцип действия:
Основной функционал делителей потока заключается в разделении входящего потока жидкости на две равные части (в соотношении 50/50). При этом в обратном направлении происходит обратное объединение потоков независимо от изменения давления и расхода, создаваемых исполнительными механизмами.
Конструктивные особенности:
Материалы исполнения:
- Корпус: оцинкованная сталь.
- Внутренние компоненты: термически закаленная сталь с последующей шлифовкой.
- Уплотнения: стандартные BUNA N и тефлон.
Технические характеристики:
- Удержание нагрузки обеспечивается за счет согласованных диаметров.
- Допустимая погрешность: не более ±3% от максимального расхода.
- Минимальные утечки при работе.
Рабочие характеристики:
- Рабочее давление: до 250 бар.
- Пиковое давление: до 300 бар.
- Диапазон расхода: от 1 до 150 л/мин.

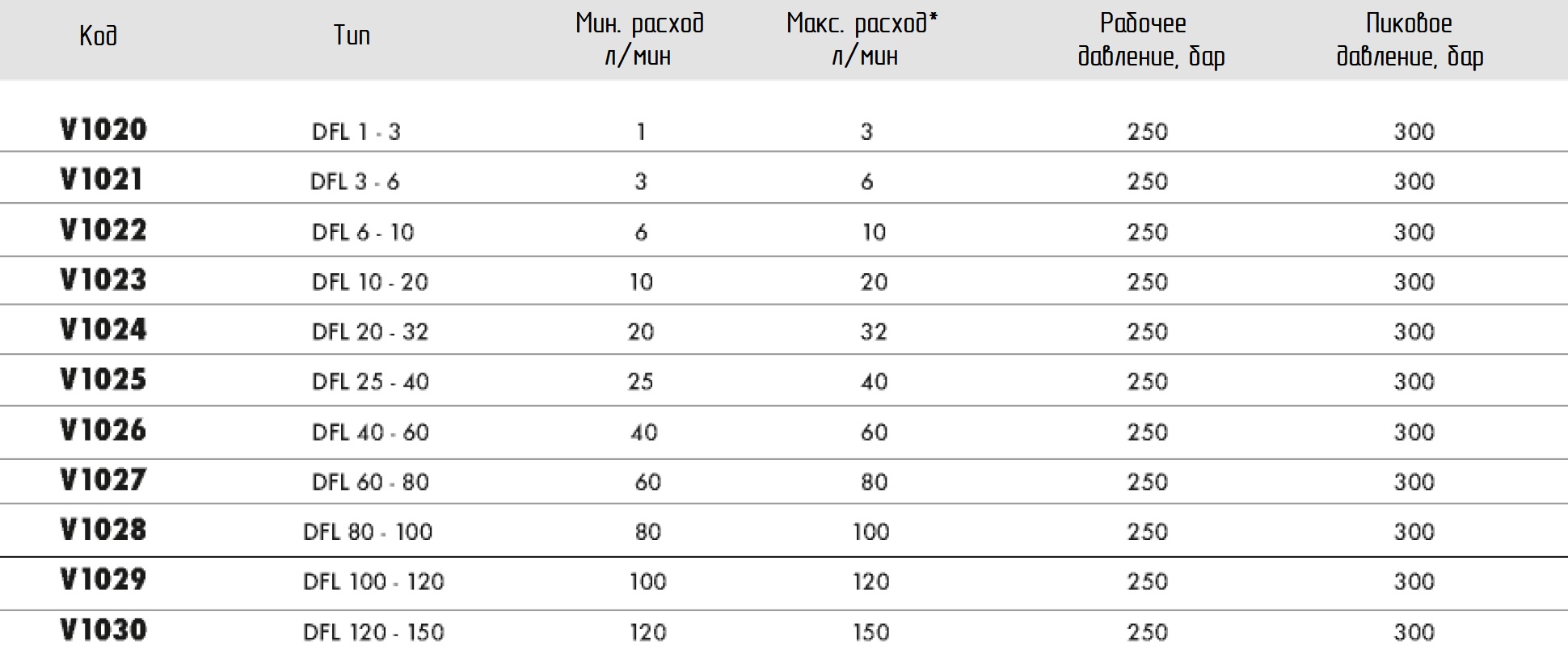

Таблица технических параметров:
*Значения пропускной способности зависят от входного давления – P.

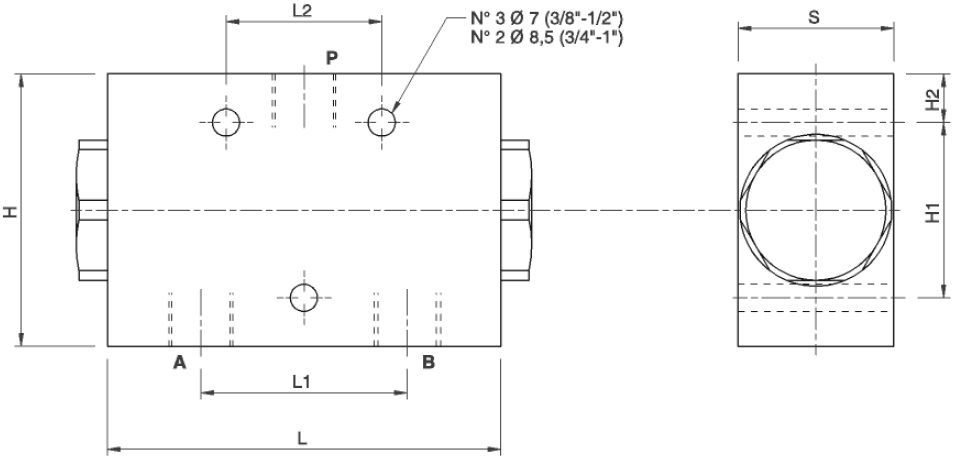

Габаритные размеры:

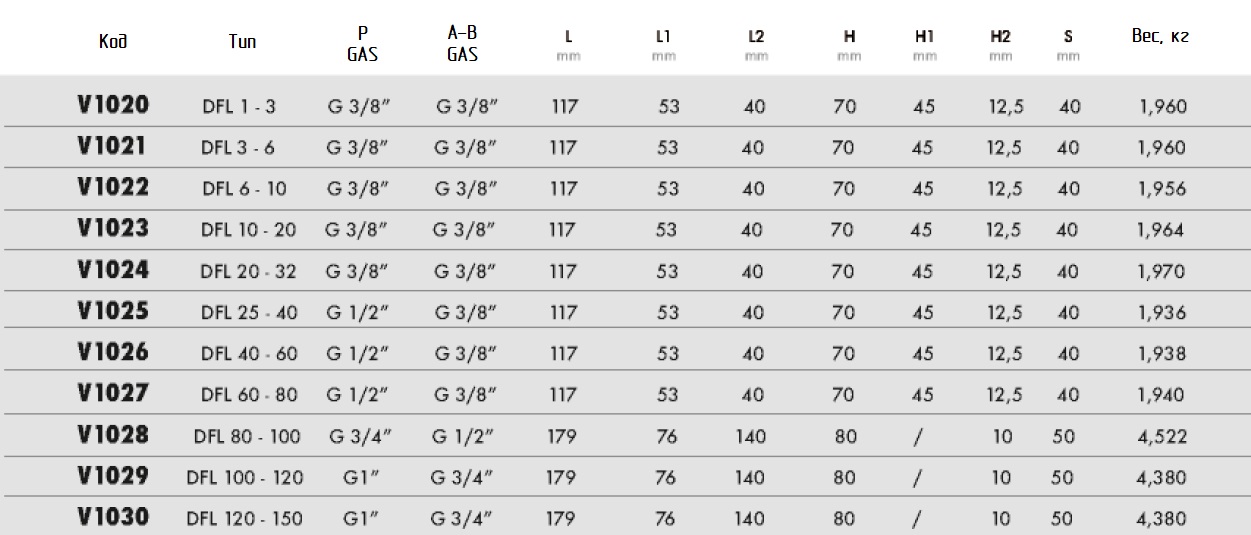

Таблица размеров:
Монтаж и подключение.
Схема подключения предусматривает соединение порта P с источником питания, а портов A и B — с исполнительными механизмами. При монтаже необходимо учитывать направление потока и соблюдать рекомендации по установке.
Преимущества использования.
Ключевые достоинства делителей потока DFL:
- Обеспечение синхронного движения двух механизмов.
- Стабильность работы при различных нагрузках.
- Высокая точность распределения потока.
- Надежность конструкции.
- Широкий диапазон рабочих параметров.
Данные устройства находят применение в различных отраслях промышленности, где требуется точное управление движением нескольких исполнительных механизмов от общего источника питания.
