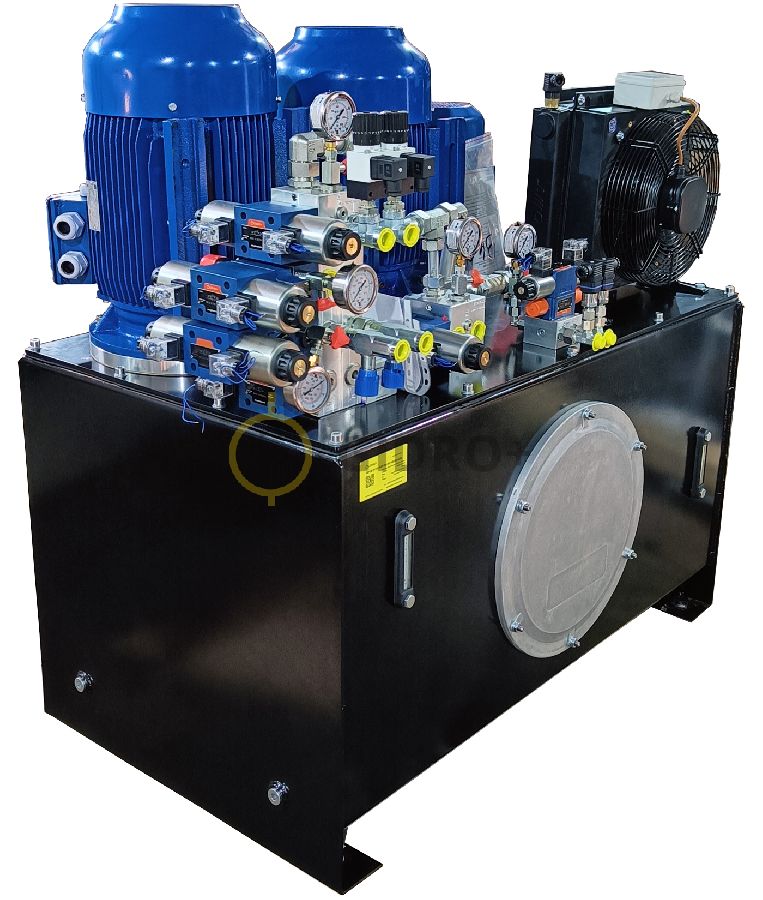

GP18.5+15+4-SP26+46+10/400-220 — Гидростанция управления тунельным прессом ТБО

цена по запросу

Купить в 1 клик

    Заказ в 1 клик

    Характеристики:
    Вес 750 кг
    Габариты 1453 × 890 × 1313 мм
    Мощность, кВт

    , ,

    Питание эл.мотора., В

    Макс. Частота вращения, об/мин

    Макс. Давление, Бар

    Макс. расход, л/мин

    Объем бака, л

    Питание эл.маг., В

    Рабочая температура, °C

    Рабочий объем, см3

    , ,

    Тонкость фильтрации, мкм

    ,

    Присоединение

    ,

    Тип управления

    Исполнение

    Артикул: GP18.5+15+4-SP26+46+10/400-220. Категория: . Бренд:

    Сокращенная спецификация

    Фото Код товара Название Цена за 1 шт Кол-во, шт
    OMTF171C25NA OMTF171C25NA — Гидравлический, сливной фильтр OMT 8 053  шт.
    4WE10G-3XCW220RN9Z5L 4WE10G-3XCW220RN9Z5L — гидрораспределитель эл.маг, 220V RAC, 315 бар, 60 л/мин, CETOP 5 11 801  шт.
    BTD2100D01 BTD2100D01 — Шестеренный насос, гидравлический, 10 см3/об, 250 бар 17 180  шт.
    EA-06-33-38-1-3-H EA-06-33-38-1-3-H — плита одиночная, CETOP03, 50-215 бар, A-B-P-T=G3/8 7 351  шт.
    TM47A1 TM47A1 — термостат (термореле) 70°C, G1/2″ 3 827  шт.
    SE-475 SE-475 — сервисный люк для гидравлического бака 6 953
    SF064A034GR090V SF064A034GR090V — Гидравлический фильтр, BSP G3/4″, 90 мкм 2 228  шт.
    V0600-VU 3/8 V0600-VU 3/8 — обратный клапан 45 л/мин, 350 бар, Pоткр — ±0,4/0,7 1 247  шт.
    SS300100A-PE SS300100A-PE — Теплообменник воздушно-масляный 118 512  шт.
    XL/05T/M12 XL/05T/M12 — визуальный указатель уровня жидкости с термометром, 127 мм, М12 2 057

    Подробное описание

    GP18.5+15+4-SP26+46+10/400-220 — гидростанция, бак 390 л, Pmax=230 бар, Qmax=62,5 л/мин,  18,5 кВт, управляющая аппаратура ДУ10, 220V AС.

    GP18.5+15+4-SP26+46+10/400-220 — гидростанция, бак 390 л, 18,5+15+4 кВт(3Ф/380В-1500 об/мин), 35,2+62,5+13,3 л/мин, 230+120+150 бар, КИП, аппаратура 220В AC, теплообменник 220в АС. Гидростанция, предназначена для управления гидроцилиндрами и гидромоторами в туннельном прессе-копакторе ТБО в автоматическом режиме. Гидростанция оснащена гидравлическими распределителями, всасывающими фильтрами, сливным фильтром, насос — моторными группами, КИП, комплект ЗИП.

    Гидравлическая станция — сердце туннельного горизонтального пресса для ТБО. Она обеспечивает высокое давление, необходимое для эффективного уплотнения отходов в замкнутом пространстве туннеля, что особенно важно для крупных мусороперерабатывающих комплексов.

    Особенности конструкции:

    1. Мощность и давление
      Туннельные прессы требуют высокого давления (до 250-350 бар) так как работают с большими объемами отходов.
    2. Система охлаждения
      Из-за интенсивной работы в гидростанции используется двухконтурная система охлаждения масла: радиаторы с принудительным обдувом.
    3. Система подогрева
      Для поддержания вязкости масла в холодное время, холодное масло становится слишком густым, что увеличивает нагрузку на насосы и гидромоторы, сокращая их срок службы. ТЭН прогревает масло до рабочей температуры (обычно 20–40°C), обеспечивая оптимальную текучесть.
    4. Защита от перегрузок
      Датчики давления и температуры автоматически управляют системами подогрева и охлаждения, предотвращая износ системы.

    Гидростанция разработана нашей компанией(ООО «ГИДРО ПЛЮС») по ТЗ заказчика.

    Так же гидростанция может быть произведена по разным габаритам. Геометрия бака гидростанции может быть исполнена по чертежам заказчика.

    Гидростанция, имеет следующие технические характеристики:

    • Электродвигатели: 18,5 кВт, 15кВт, 4 кВт.
    • Насосы создают расход 35,2 л/мин, 62,5 л/мин, 13,3 л/мин.
    • Гидрораспределители, ДУ 6, ДУ10, СЕТОР 3, CETOP 5, 220В AC.
    • Бак — 390 л.

    Гидравлическая схема:

    По запросу.

    Габаритные размеры:

    По запросу.

    Мы готовы произвести расчет и подбор тех. характеристик для Вашего тех. задания, и для Ваших потребностей, срок сборки и производства 3-4 недели.
