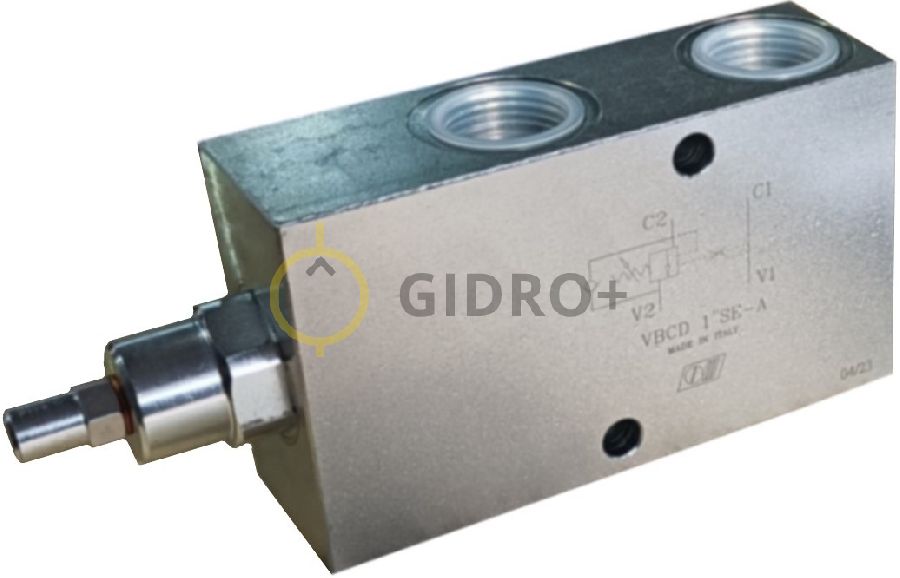

V0417-VBCD 1 SE/A — Подпорно-тормозной клапан односторонний, балансировочный, уравновешивающий

Подробное описание

V0417-VBCD 1 SE/A — Подпорно-тормозной клапан односторонний, балансировочный, уравновешивающий.

V0417-VBCD 1 SE/A — Тормозной клапан гидравлический, односторонний, G1″ BSP, 1:5.5, 160 л/мин, 350 бар. Эти клапаны предназначены для управления движениями скорости и плавности привода, с помощью такого клапана можно заблокировать в одном направлении или создать контролируемое движение привода с грузом.

Вес груза не влияет на привод и его скорость, так как клапан предотвращает кавитации привода.

Тип А, отличается в расположении присоединительных портов и в коэффициентах соотношения пилот-сигнала.

Материалы из которых состоит клапан:

Корпус: оцинкованная сталь;
Внутренние части: закаленная и шлифованная сталь;
Уплотнения: стандарт BUNA N;
Герметичность: незначительная утечка, возможна;
Стандартная настройка: 320 бар;
Настройка клапана должна быть как минимум в 1,3 раза больше, чем нагрузочное давление, чтобы клапан мог закрыться даже при максимальной нагрузке давления.

Установка:

Подключите V1 и V2 к потоку давления, C1 к стороне свободного потока привода, и C2 к стороне которой нужно управлять, чтобы поток был заблокирован. Трубный монтаж.

По запросу:

• другие настройки доступны по давлению;
• герметизирующее уплотнение (CODE/P) и с установленной герметизирующей крышкой (CODE/PP).

Габаритные размеры:

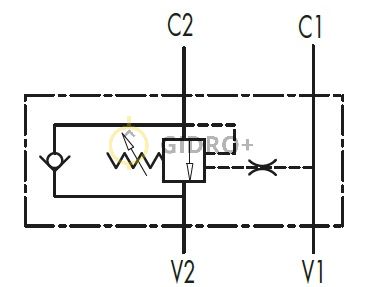

Гидравлическая схема обозначения:
