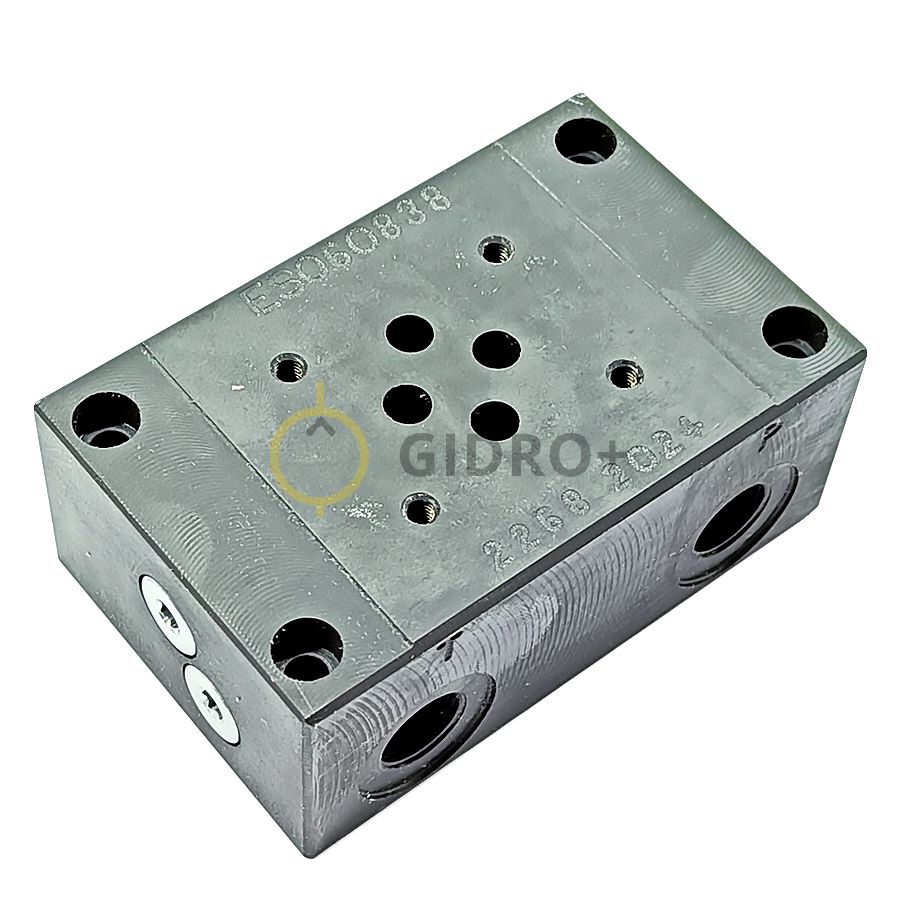

ES-06-08-38 — плита одиночная, CETOP03, A,B,P,T=G3/8″ BSP
8 449 шт.
Характеристики:
| Вес | 2 кг |
|---|---|
| Габариты | 110 × 70 × 45 мм |
| Макс. Давление, Бар | |
| Присоединение | |
| Макс. расход, л/мин | |
| Исполнение | |
| Типоразмер | |
| Количество мест | |
| Материал корпуса |
Сопутствующие товары
| Фото | Код товара | Название | Цена за 1 шт | Кол-во, шт | |
 |
Z2FS6-30 | Z2FS6-30 — дроссель с обратным клапаном двусторонний ДУ6, CETOP03 | 3 835 шт. | ||
 |
Z2S6-1-40 | Z2S6-1-40 — модульный гидрозамок, линии A-B, ДУ6(CETOP03) | 4 034 шт. | ||
 |
4WE6H-6XCG24N9Z5L | 4WE6H-6XCG24N9Z5L — гидрораспределитель модульный, ДУ6, CETOP03, 24v DC | 6 186 шт. |
Подробное описание
ES-06-08-38 — плита CETOP 3, одиночная, без предохранительного клапана, A,B,P,T=G3/8″ BSP, сталь.
ES-06-08-38 — плита CETOP 3, одиночная, без предохранительного клапана, A,B,P,T=G3/8″ BSP, сталь. Плита представляет из себя проходной коллектор, для присоединения к нему РВД и модульной установки на плиту управляющей аппаратуры, стандарт CETOP03.
В портах присоединение к линиям A,B = BSP G3/8″.
Присоединение к линиям P,T = BSP G3/8″.
Присоединение манометра — нет.
Блок имеет монтажные отверстия для жесткого крепления к крышке бака, а также имеет резьбовые отверстия.

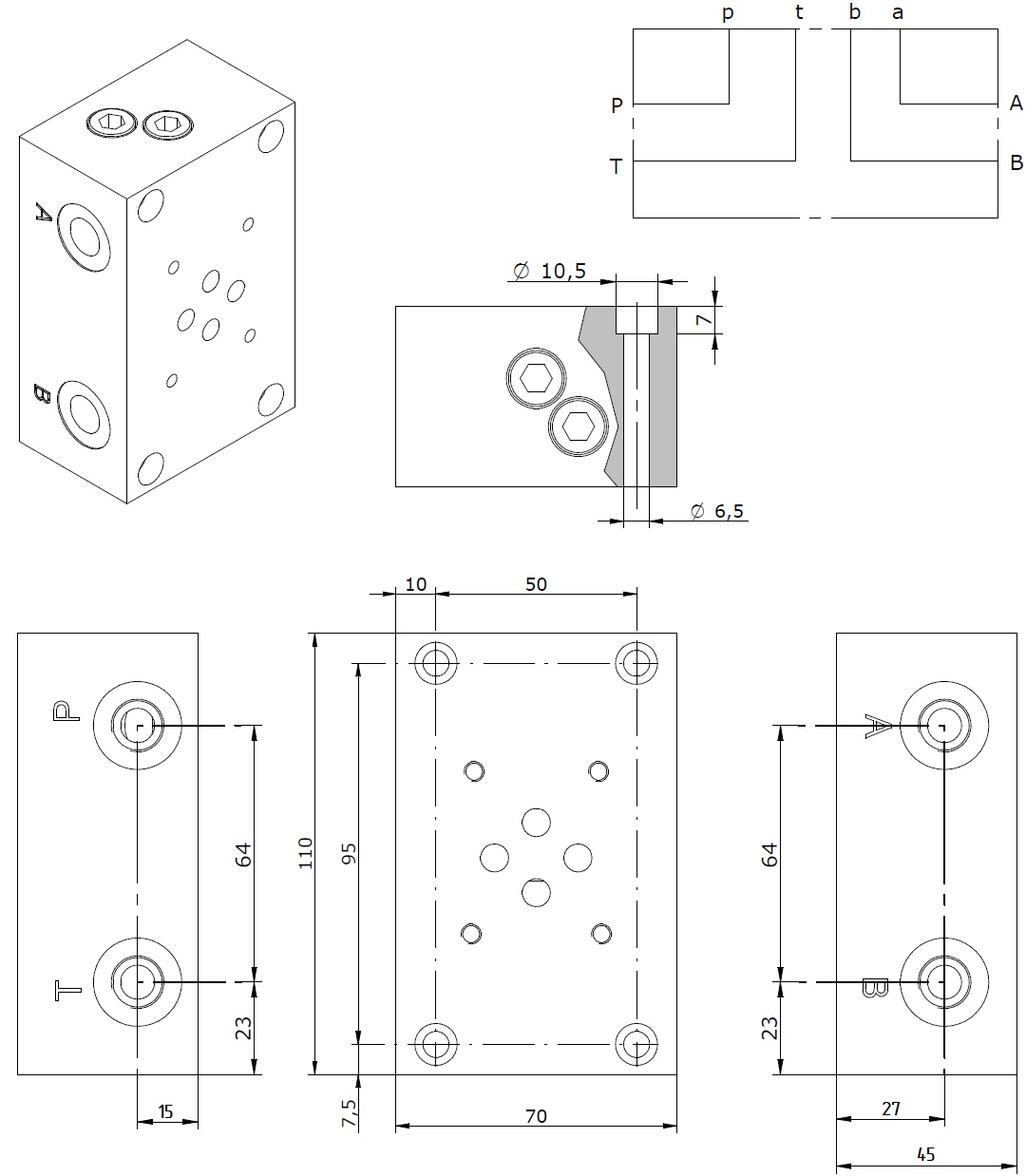

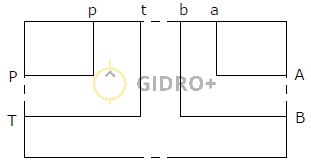

Габаритные размеры и схема:
